GNS3 에서 정적(static) 라우팅 세팅

GNS3 프로그램을 사용하여 VMware로 만든 가상 머신 두대를 서로 라우팅 설정을 하여 통신이 되게 해보려고 한다.

라우팅이란 : 멀리있는 네트워크와 통신을 하기 위해서 다음 경로는 어디로 가야하는지 경로를 설정 해주는 것을 말한다.

라우팅테이블 : 다음 라우터 경로를 적어 놓은 것을 라우팅 테이블이라 한다.

<왼쪽에 있는 컴퓨터와 오른쪽에 있는 컴퓨터끼리 통신이 되게 해보고자 한다.>

일단은 가상머신의 네트워크 장비에 직접 내가 정한 네트워크 대역과 서브넷 마스크를 부여하는 식으로 해서 현재 1번 컴퓨터와 2번 컴퓨터는 자신들만의 네트워크 대역에 있기 때문에 아무랑도 통신이 되질 않는다. 먼저 각 컴퓨터와 저 라우터 3개의 통신이 가능 할 수 있게 네트워크 대역 설정 및 각 장비마다 ip주소를 배정해야 한다. 그렇게 한다면 1번 컴퓨터는 R1 라우터와 같은 네트워크 대역에 있어서 R1과는 통신이 되고 R3는 2번 컴퓨터랑 가능한 상태이다.

1. R1, R2, R3 라우터에 각자 네트워크 대역과 ip 주소 설정하기.

먼저 각자 장비를 켜준후 더블클릭을 하면 라우터를 설정할 수 있는 명령 프롬프트가 열린다.







설정 터미널

configure terminal 명령어를 입력하면 관리자 모드로 들어간다

그뒤 interface [설정하고자 하는 케이블] 입력

ip address [설정 하고자 하는 ip번호] [서브넷 마스크]

no shutdown

exit < 인터페이스 모드 탈출



이렇게 하고 관리자모드에서도 exit로 나온뒤

show ip interface brief < 를 입력하면 위 사진 처럼 내가 설정한 ip주소가 등록이 된다.

이렇게 R1, R2, R3 장비 모두 각각 ip설정을 해준다.



설정을 해주고 난 후 가상머신의 네트워크 설정도 위 그림에서 정해놓은 네트워크 대역과 같이 해준다.

DNS 서버는 지금 굳이 안넣어도 되지만 넣었다. (구글의 주소)



저렇게 설정을 하고 난 후 R1 장비의 100.100.100.2, 111.111.111.1 과 Ping 명령어를 사용해 통신을 해봤다

R1 장비의 ip 주소와는 전부 통신이 완료 됐다.

이제 컴퓨터 1과 컴퓨터 2를 서로 통신이 가능하게 설정하려고 한다.

서로 통신이 가능하게 하려면 R1, R2, R3 라우터 장비에다가 라우팅 설정을 해줘야 한다.

라우팅 설정에는 사용자가 직접 설정하는 정적 라우팅과 자동으로 설정돼서 찾아가는 동적 라우팅이 있으나. 이 게시물 에서는 정적 라우팅 방법을 사용하여 직접 R1 에서 현재는 알지 못하는 R3와 컴퓨터2 로 찾아가는 라우팅 설정, R2 에선 컴퓨터1 컴퓨터 2 로 찾아가는 라우팅 설정, R3 에서는 R1과 컴퓨터 1로 찾아가는 라우팅 설정을 해줘야 한다.

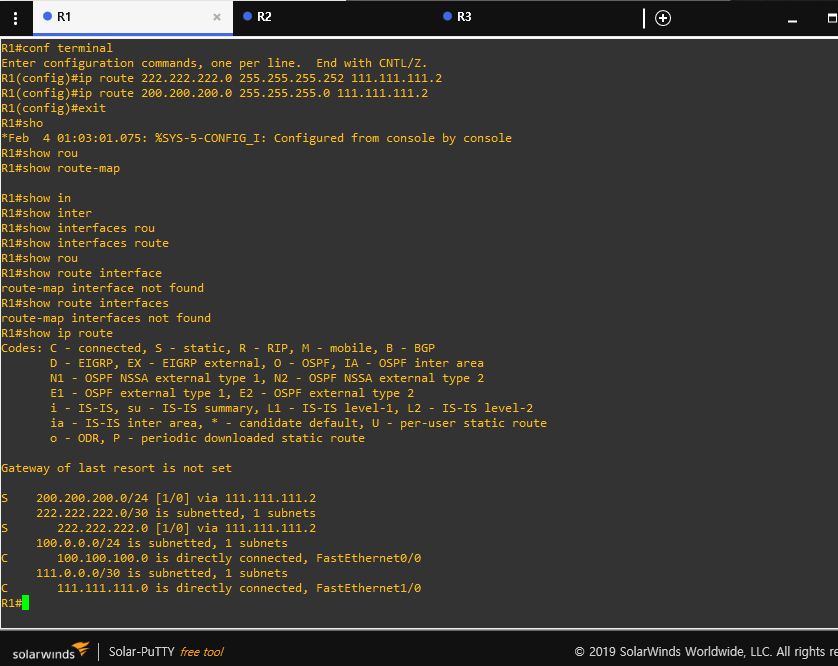

라우팅 테이블을 설정해주는 화면이다.

관리자 모드로 들어가서 configure terminal

ip route [목적지 네트워크대역] [목적지 서브넷마스크] [가야할 라우터 ip]

이렇게 입력후 관리자 모드에서 나와 show ip route 명령어를 입력하면

s (static) - 정적으로 설정한 라우터라고 보여준다. 이렇게 R2, R3 모두 직접 연결돼 있지 않은 네트워크 대역에 대해 전부 라우팅 테이블을 설정해 주겠다.



라우터 3개 설정 및 가상머신 2대도 전부 설정을 완료하니

1번 컴퓨터와 2번 컴퓨터끼리 서로 통신이 됐다.

라우터를 이용해 컴퓨터끼리 통신하는 것을 해보았고 다음엔 바깥의 네트워크와도 연결할 수 있도록 설정해볼 것이다.
